近日，郑州大学金刚石材料与器件团队成功合成出纯相六方金刚石块材，并精确解析了其晶体结构，揭示了全新的相变机制。相关研究成果以“Bulk hexagonal diamond”为题，于北京时间2026年3月5日在线发表在国际学术期刊《自然》（Nature）上。郑州大学物理学院博士研究生来守龙、杨西贵教授和南京大学施九洋博士为该论文共同第一作者，郑州大学单崇新教授、杨西贵教授、程少博教授以及南京大学孙建教授为论文共同通讯作者，郑州大学为第一完成单位和通讯作者单位。该研究中的大规模计算工作，得到国家超级计算郑州中心“嵩山”超级计算机的大力支持。

　　金刚石凭借其最高的硬度、优异的热导率、最快的声传输速度、巨大的禁带宽度、良好的生物兼容性等特点，在磨具磨料、珠宝首饰、散热材料、极端环境光学元件及未来半导体等诸多领域中展现出广阔的应用前景，被誉为“工业牙齿”和“终极半导体”。传统金刚石为立方晶系结构，但1962年，研究者从理论上预测了六方晶系金刚石可能存在。随后，1967年科学家在陨石中发现了一种六方结构的碳同素异形体—六方金刚石，也称为“朗斯代尔石”或“陨石钻石”。理论进一步预言，这种独特的原子堆垛方式赋予其超越立方金刚石的硬度，因而引起了科研人员的广泛关注。然而，天然六方金刚石仅以纳米级颗粒嵌在陨石中，极难分离；其形成源于陨石撞击所产生的极端条件，过程短暂且概率极低。更为关键的是，六方金刚石在实验条件下的形成能垒高于立方金刚石，导致高温高压合成产物多以立方相为主。因此，六方金刚石是否能够独立稳定存在，长期以来一直存在争议，而其本征物性也由于样品尺寸过小，难以通过实验精确测量。这一研究困境直至2025年才取得重要突破：2月，吉林大学刘冰冰教授团队率先报道了六方金刚石块材的合成；同年7月，北京高压科学研究中心毛河光院士团队利用高纯度天然单晶石墨也成功制备出六方金刚石。然而，目前对于六方金刚石的形成机制及其在原子尺度上的精细晶体结构，仍缺乏清晰的认识。

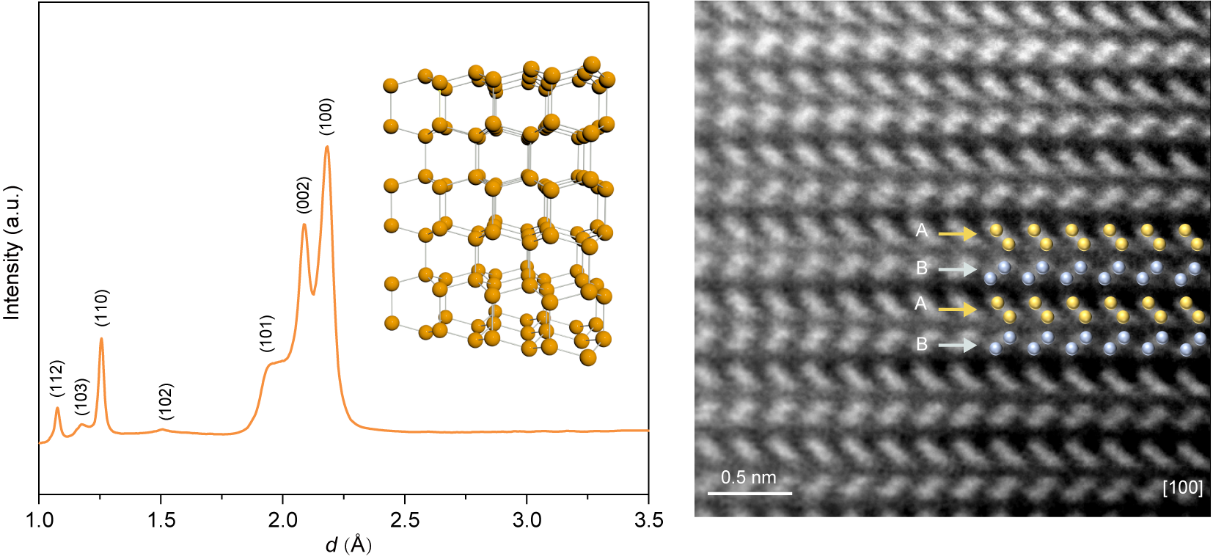

　　针对上述问题，郑州大学金刚石365体育股份有限公司材料与器件团队科研人员历时五年潜心研究，从设备研制入手，开发出大腔体单轴高压技术，并利用该技术合成出导电金刚石材料。在此基础上，以高定向热解石墨为前驱体，提出石墨层受限滑移的思路，在20GPa，1300oC条件下成功制备出毫米尺寸纯相六方金刚石。通过同步辐射X射线衍射、球差校正透射电子显微镜及电子能量损失谱等表征手段，系统解析了其晶体结构与成键特征，获得了清晰的原子级分辨图像，证实了其为六方晶系金刚石。并与南京大学孙建教授合作，结合机器学习分子动力学模拟，揭示了六方金刚石的全新相变路径。基于所获得的六方金刚石材料，采用超声波声速、纳米压痕和维氏硬度等方法系统表征了其力学性能，结果表明其维氏硬度和剪切模量均优于传统的立方金刚石。

　　该工作得到了国家自然科学基金、河南省自然科学基金以及郑州大学高层次人才经费等项目资助。

　　郑州大学金刚石材料与器件团队主要依托河南省在金刚石超硬材料领域的产业优势，聚焦金刚石领域的前沿科学问题与共性关键技术开展研究。团队一方面探索金刚石领域国际学术前沿，另一方面努力推进产学研结合，部分研究成果在上市公司实现转化。产学研合作结果曾365体育股份有限公司受到中央电视台、新华网、《光明日报》《中国科学报》等媒体报道。
